Отопительные агрегаты СТД-300П
Агрегаты воздушно-отопительные однострунные типа СТД-300 применяются для
воздушного отопления помещений промышленного и сельскохозяйственного
назначения, а также в отопительно-вентиляционных системах зданий, в
условиях умеренного (У) климата категории размещения 3 по ГОСТ 15150-69.
Воздух должен быть с предельно допустимым содержанием химически
агрессивных веществ по ГОСТ 12.1.005-88, с запыленностью не более 0,5
мг/м3 и не содержать липких веществ и волокнистых материалов.
Теплоноситель - горячая (перегретая) вода (для СТД-300 на базе
калорифератипа КСк) или сухой насыщенный пар (для СТД-300-П на базе
воздухонагревателя типа КП)с температурой не более 190°С и рабочим
давлением не более 1,2 МПа.
Агрегаты отопительные типа СТД-300 (водяные) изготавливаются правого
исполнения -если смотреть на агрегат со стороны осевого вентилятора,
патрубки калорифера находятся справа агрегата и левого -патрубки
находятся слева.
Технические характеристики
Технические характеристики СТД-300 на базе калорифера КСк
| Наименование показателя | Значение |
|---|---|
| Производительность по воздуху, м3/ч | 25000 |
| Производительность по теплу, кВт | 360 |
| Температура теплоносителя, С° на входе на выходе | 150 70 |
| Температура воздуха, С° на входе на выходе | 16 60 |
| Мощность установочная, электродвигателя, кВт | 2,2 |
| Синхронная частота вращения, мин-1 | 1000 |
| Масса, не более, кг | 320 |
| V,м3 | 2,484 |
Габаритные и присоединительные размеры

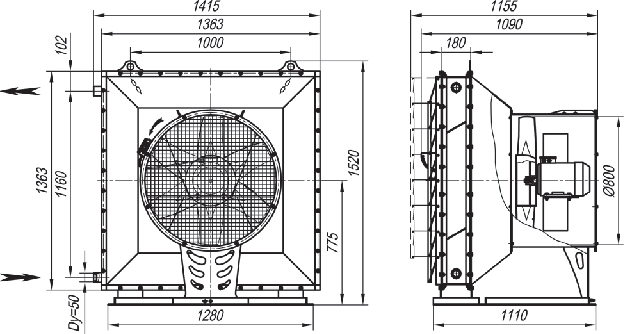

Габаритные и присоединительные размеры агрегата воздушно- отопительного СТД-300 на базе водяного калорифера типа КСК.

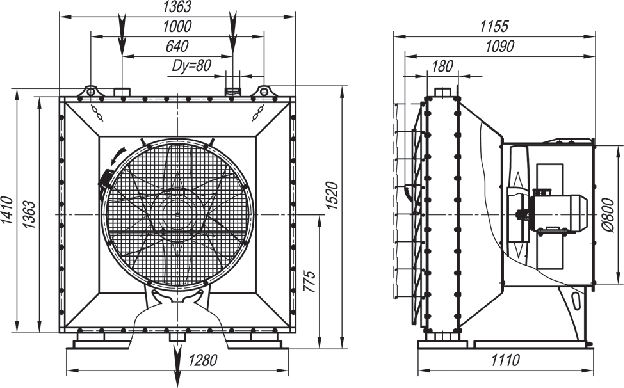

Габаритные и присоединительные размеры агрегата воздушно- отопительного СТД-300П на базе парового воздухонагревателя типа КП.
