Воздухонагреватели электрические предназначены для комплектации воздухонагревательных установок серии УВНЭ, применяемых для отопления и вентиляции помещений промышленного, сельскохозяйственного, коммунального и культурного назначения, а также для других установок, взамен электрокалориферов серии СФО, а также в качестве самостоятельных изделий для воздушного отопления помещений. Условия эксплуатации - умеренно холодный климат (УХЛ) категории размещения 4 по ГОСТ 15150-69. Окружающая среда должна быть невзрывоопасна и не должна содержать токопро-водящей пыли. Воздухонагреватели комплектуются нагревателями (ТЭН 013 мм) из углеродистой стали обыкновенного качества с алюминиевым накатным оребрением. Применяемые на нагревательных элементах материалы не выделяют при работе вредных веществ. Корпус воздухонагревателя изготовлен из оцинкованной стали. В составе ВНЭ есть два независимых биметаллических нормально замкнутых термовыключателя с самовозвратом. Один с температурой срабатывания 70°С как защита против перегрева воздушного потока, а второй с температурой срабатывания 100°С для защиты от пожара при перегреве корпуса. Воздухонагреватели исполнения "01" укомплектованы нагревателями (ТЭН) мощностью 2,5 кВт, исполнения "02" - нагревателями мощностью 1,6 кВт.
Наименование параметра | Величина | |||||||
---|---|---|---|---|---|---|---|---|
ВНЭ-15-02 УХЛ4 | ВНЭ-30-01 УХЛ4 | ВНЭ-30-02 УХЛ4 | ВНЭ-45-01 УХЛ4 | ВНЭ-45-02 УХЛ4 | ВНЭ-65-01 УХЛ4 | ВНЭ-65-02 УХЛ4 | ВНЭ-90-01 УХЛ4 | |
Установленная мощность, кВт | 14,4 | 22,5 | 28,8 | 45,0 | 43,2 | 67,5 | 57,6 | 90,0 |
Номинальная мощность одного нагревателя, кВт | 1,6 | 2,5 | 1,6 | 2,5 | 1,6 | 2,5 | 1,6 | 2,5 |
Число электрических секций | 3 | |||||||
Напряжение питающей сети, В | 380±28,5 | |||||||
Напряжение на нагревателе, В | 220 | |||||||
Частота, Гц | 50 | |||||||
Число фаз | 3 | |||||||
Схема соединения нагревателей в секции | Звезда | |||||||
Степень защиты оболочки | IP20 | |||||||
Температура выходящего воздуха, °С, не более | 70 | |||||||
Производительность по воздуху, м3/ч, минимальная | 2000 | 2500 | 3000 | 4000 | 7500 | |||
Перепад температур входящего и выходящего воздуха, °С, не более | 28 | 38 | 49 | 51 | 49 | 59 | 49 | 51 |
Аэродинамическое сопротивление, Па, не более | 115 | 145 | 60 | 105 | 60 | 90 | 65 | 115 |
Масса, кг, не более | 12 | 21 | 28 | 36 |

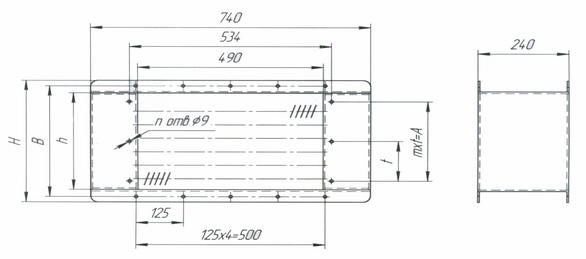

Условное обозначение | Размеры, мм | n | т | V,m3 | ||||
---|---|---|---|---|---|---|---|---|
h | В | Н | t | А | ||||
ВНЭ-15-02УХЛ4 ВНЭ-30-01УХЛ4 |
170 | 215 | 250 | 125 | 125 | 28 | 1 | 0,044 |
ВНЭ-30-02УХЛ4 ВНЭ-45-01УХЛ4 |
305 | 350 | 385 | 250 | 32 | 2 | 0,068 | |
ВНЭ-45-02УХЛ4 ВНЭ-65-01УХЛ4 |
440 | 485 | 520 | 150 | 300 | 0,092 | ||
ВНЭ-65-02УХЛ4 ВНЭ-90-01УХЛ4 |
575 | 620 | 655 | 450 | 36 | 3 | 0,116 |
