Электрокалориферы ЭКОЦ (СФОЦ)
Предназначены для отопления больших помещений производственного
назначения (цеха, фермы, склада), а также в качестве
приточно-вентиляционных установок и воздушно-тепловых завес. Установка
состоит из электрического калорифера и радиального вентилятора ВЦ
80-75, соединенных между собой конфузором через гибкую вставку и
смонтированы на общей раме.
Технические характеристики, габаритные и присоединительные размеры установок
Технические характеристики установок ЭКОЦ
| Марка установки | Мощность, кВт | Производительность по воздуху, м3/час | Перепад температуры на входе и выходе, °С | Полный аэродинамический напор, развиваемый вентилятором, Па | Масса, кг |
|---|---|---|---|---|---|
| ЭКОЦ-5 | 5 | 500 | 35 | 200 | 42 |
| ЭКОЦ-10 | 10 | 800 | 35 | 400 | 60 |
| ЭКОЦ-16 | 16 | 1900 | 35 | 400 | 95 |
| ЭКОЦ-25 | 24 | 2500 | 35 | 500 | 100 |
| ЭКОЦ-40 | 47 | 3500 | 50 | 800 | 208 |
| ЭКОЦ-60 | 70 | 4000 | 65 | 950 | 215 |
| ЭКОЦ-100 | 96 | 5000 | 70 | 1100 | 259 |
| ЭКОЦ-160 | 165 | 7500 | 85 | 1500 | 292 |
| ЭКОЦ-250 | 250 | 10000 | 100 | 1700 | 547 |
Комплектация установок вентиляторами
| Марка установки | Марка вентилятора | Мощность вентилятора, кВт | Частота вращения, об/мин |
|---|---|---|---|
| ЭКОЦ-5 | ВЦ-80-75-2,5 | 0,12 | 1500 |
| ЭКОЦ-10 | ВЦ-80-75-3,15 | 0,25 | 1500 |
| ЭКОЦ-16 | ВЦ-80-75-4 | 0,75 | 1500 |
| ЭКОЦ-25 | ВЦ-80-75-4 | 0,75 | 1500 |
| ЭКОЦ-40 | ВЦ-80-75-5 | 1,5 | 1500 |
| ЭКОЦ-60 | ВЦ-80-75-5 | 2,2 | 1500 |
| ЭКОЦ-100 | ВЦ-80-75-6,3 | 5,5 | 1500 |
| ЭКОЦ-160 | ВЦ-80-75-6,3 | 7,5 | 1500 |
| ЭКОЦ-250 | ВЦ-80-75-8 | 7,5 | 1000 |
Комплектация установок вентиляторами
| Марка установки | Размеры, мм | V,M3 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| I1 | I2 | L1 | L2 | a | A | H1 | H2 | b | c | d | ||
| ЭКОЦ-5 | 1150 | 575 | 1120 | 1260 | 350 | 400 | 530 | 460 | 175 | 195 | 215 | 0,494 |
| ЭКОЦ-10 | 1150 | 575 | 1170 | 1260 | 350 | 400 | 560 | 660 | 221 | 241 | 261 | 0,522 |
| ЭКОЦ-16 | 1250 | 625 | 1235 | 1360 | 400 | 450 | 660 | 812 | 280 | 300 | 320 | 0,664 |
| ЭКОЦ-25 | 1250 | 625 | 1300 | 1440 | 400 | 450 | 660 | 812 | 280 | 300 | 320 | 0,703 |
| ЭКОЦ-40 | 1500 | 750 | 1600 | 1580 | 410 | 442 | 910 | 1062 | 350 | 390 | 370 | 1,064 |
| ЭКОЦ-60 | 1550 | 750 | 1600 | 1580 | 410 | 442 | 975 | 1062 | 350 | 390 | 370 | 1,140 |
| ЭКОЦ-100 | 1900 | 950 | 2150 | 1960 | 510 | 542 | 1215 | 1305 | 441 | 461 | 481 | 1,762 |
| ЭКОЦ-160 | 1900 | 950 | 2150 | 1960 | 510 | 542 | 1415 | 1305 | 441 | 461 | 481 | 2,052 |
| ЭКОЦ-250 | 2200 | 1100 | 2750 | 2430 | 930 | 970 | 1620 | 1538 | 565 | 600 | 635 | 2,913 |

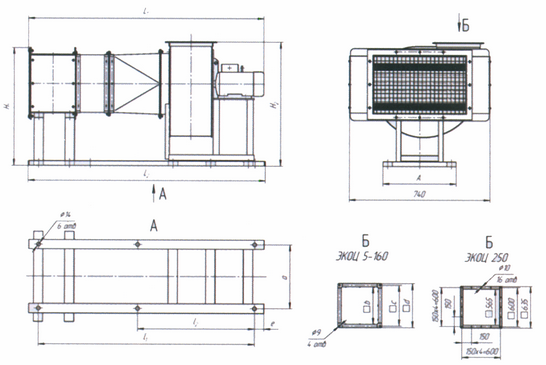

Габаритные и присоединительные размеры установок ЭКОЦ
