Отопительные агрегаты АО2
Агрегаты воздушно-отопительные однострунные типа А02 (водяные) и А02-П
(паровые) применяются для воздушного отопления помещений промышленного и
сельскохозяйственного назначения, а также в отопительно-вентиляционных
системах зданий, в условиях умеренного (У) климата категории размещения 3
по ГОСТ 15150-69.
Воздух должен быть с предельно допустимым содержанием химически
агрессивных веществ по ГОСТ 12.1.005-88, с запыленностью не более 0,5
мг/м3 и не содержать липких веществ и волокнистых материалов.
Теплоноситель - горячая (перегретая) вода (для А02 на базе калорифера
типа КСк) или сухой насыщенный пар (для А02-П на базе воздухонагревателя
типа КП) с температурой не более 190°С и рабочим давлением не более 1,2
МПа.
Агрегаты отопительные типа А02 изготавливаются правого исполнения - если
смотреть на агрегат со стороны осевого вентилятора, патрубки калорифера
находятся справа агрегата, и левого - патрубки находятся слева.
Агрегаты отопительные типа А02 имеют защитную сетку, предохраняющую от
удара и деформаций. Для удобства эксплуатации вынесена коробка для
подключения агрегата к сети.
Технические характеристики
Технические характеристики агрегатов А02 на базе калорифера КСк
| Параметры | А02-3 | А02-4 | А02-6,3 | АО2-10 | АО2-20 | А02-25 |
|---|---|---|---|---|---|---|
| Производительность по воздуху, м3/ч | 2600 | 4000 | 6300 | 10000 | 20000 | 25000 |
| Производительность по теплу, кВт | 24 | 46 | 73 | 116 | 220 | 306 |
| Температура теплоносителя на входе, 0С | 150/70 | 150/70 | 150/70 | 150/70 | 150/70 | 150/70 |
| Установочная мощность, кВт | 0,25 | 0,37 | 0,55 | 0,75 | 2,2 | 2,2 |
| Сечение для рохода теплоносителя, м2 | 0,00079 | 0,00102 | 0,00113 | 0,00147 | 0,00203 | 0,00249 |
| Сечение патрубка, м2 | 0,00101 | 0,00101 | 0,00101 | 0,00221 | 0,00221 | 0,00221 |
| Диаметр патрубка, Ду | 32 | 32 | 32 | 50 | 50 | 50 |
| Число ходов | 4 | 4 | 4 | 4 | 4 | 4 |
| Число рядов | 3 | 3 | 3 | 3 | 3 | 4 |
| Расход воды, м3/ч, при скорости воды в трубках w=0,7+1,0 м/с | 1,9+2,7 | 2,4+3,45 | 2,4+3,45 | 3,5+5,0 | 4,9+6,9 | 5,3+7,5 |
| Масса, кг | 70 | 95 | 120 | 160 | 255 | 280 |

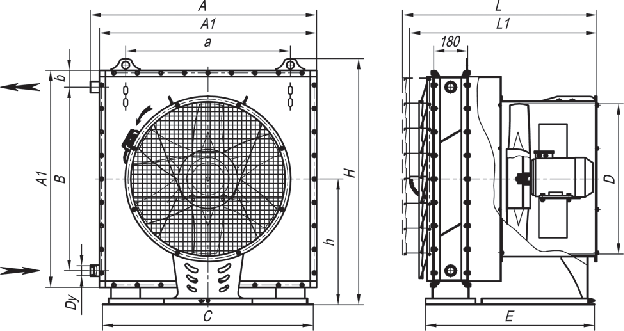

Габаритные и присоединительные размеры агрегатов воздушно-отопительных АО2 на базе калориферов типа КСк
| № А02 | Размеры, мм | V,м3 | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| А | А1 | а | В | Ь | С | D | Dy | Е | Н | h | L | L1 | ||
| 3 | 580 | 530 | 250 | 390 | 70 | 490 | 400 | 32 | 720 | 683 | 355 | 795 | 805 | 0,320 |
| 4 | 702 | 654 | 375 | 460 | 97 | 620 | 500 | 32 | 770 | 810 | 420 | 855 | 835 | 0,486 |
| 6,3 | 784 | 737 | 500 | 580 | 78,5 | 745 | 500 | 32 | 770 | 892 | 460 | 870 | 835 | 0,608 |
| 10 | 952 | 905 | 625 | 740 | 82,5 | 870 | 630 | 50 | 790 | 1061 | 545 | 890 | 860 | 0,899 |
| 20 | 1201 | 1154 | 875 | 977 | 78,5 | 1120 | 800 | 50 | 915 | 1310 | 670 | 1055 | 1015 | 1,660 |
| 25* | 1201 | 1154 | 875 | 977 | 78,5 | 1120 | 800 | 50 | 915 | 1310 | 670 | 1055 | 1015 | 1,660 |
* Агрегат воздушно-отопительный водяной АО2-25 отличается от АО2-20, тем что он изготовлен базе четырехрядного калорифера типа КСк.

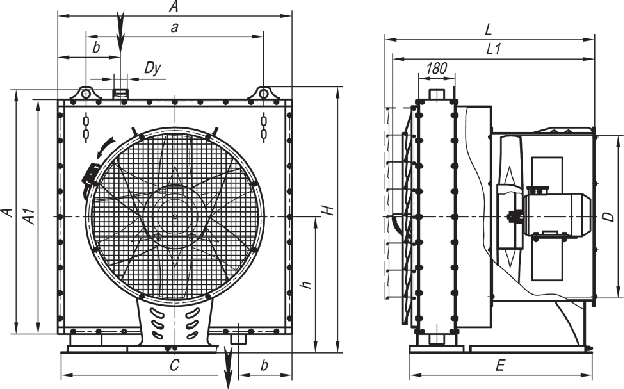

Габаритные и присоединительные размеры агрегатов воздушно-отопительных АО2 №3-6,3П на базе воздухонагревателей типа КП.
Габаритные и присоединительные размеры агрегатов воздушно-отопительных АО2 №10-25П на базе воздухонагревателей типа КП.
| № А02П | Размеры, мм | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| А | А1 | а | В | Ь | С | D | Dy | Е | Н | h | L | L1 | |
| 3 | 580 | 530 | 250 | - | 100 | 490 | 400 | 50 | 720 | 683 | 355 | 795 | 805 |
| 4 | 702 | 654 | 375 | - | 100 | 620 | 500 | 50 | 770 | 810 | 420 | 855 | 835 |
| 6,3 | 784 | 737 | 500 | - | 100 | 745 | 500 | 50 | 770 | 892 | 460 | 870 | 835 |
| 10 | 952 | 905 | 625 | 410 | 248 | 870 | 630 | 65 | 790 | 1061 | 545 | 890 | 860 |
| 20 | 1201 | 1154 | 875 | 535 | 310 | 1120 | 800 | 65 | 915 | 1310 | 670 | 1055 | 1015 |
| 25* | 1201 | 1154 | 875 | 535 | 310 | 1120 | 800 | 65 | 915 | 1310 | 670 | 1055 | 1015 |
* Агрегат воздушно-отопительный паровой АО2-25П отличается от АО2-20П тем, что он изготовлен на базе четырехрядного калорифера типа КП. По спецзаказу возможно изготовление агрегатов воздушно- отопительных АО2 с 2 калориферами.
Агрегат воздушно-отопительный водяной АО2-50 и паровой АО2-50П (спецзаказ)
Агрегаты воздушно-отопительные однострунные типа АО2-50 применяются для
воздушного отопления помещений промышленного и сельскохозяйственного
назначения, а также в отопительно-вентиляционных системах зданий, в
условиях умеренного (У) климата категории размещения 3 по ГОСТ 15150-69.
Воздух должен быть с предельно допустимым содержанием химически
агрессивных веществ по ГОСТ 12.1.005-88, с запыленностью не более 0,5
мг/м3 и не содержать липких веществ и волокнистых материалов.
Теплоноситель - горячая (перегретая) вода (для АО2-50 на базе
калориферов типа КСк) или сухой насыщенный пар (для АО2-50П на базе
воздухонагревателей типа КП, изготавливается по согласованию с
заказчиком) с температурой не более 190°С и рабочим давлением не более
1,2 МПа.
Агрегаты отопительныетипа АО2-50 (водяные) изготавливаются правого
исполнения - если смотреть на агрегат со стороны осевого вентилятора,
патрубки калориферов находятся справа агрегата, и левого - патрубки
находятся слева.
Технические характеристики АО2-50 на базе КСкЗ-12-02ХЛЗМ (2 шт.).
| Наименование показателя | Значение |
|---|---|
| Производительность по воздуху, м3/ч | 60000 |
| Производительность по теплу, кВт | 900 |
| Температура теплоносителя, С° на входе на выходе | 150 70 |
| Температура воздуха на выходе из агрегата, С° | 16 |
| Мощность установочная электродвигателя, кВт | 7,5 |
| Синхронная частота вращения, мин-1 | 1000 |
| Масса, не более, кг | 820 |
| V,м3 | 5,530 |

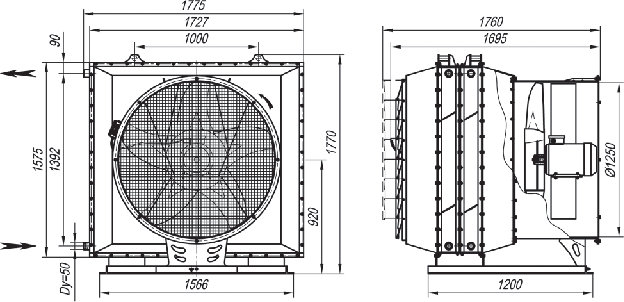

Габаритные и присоединительные размеры агрегата воздушно- отопительного АО2-50 на базе двух водяных калориферов КСК3-12-02ХЛ3М.

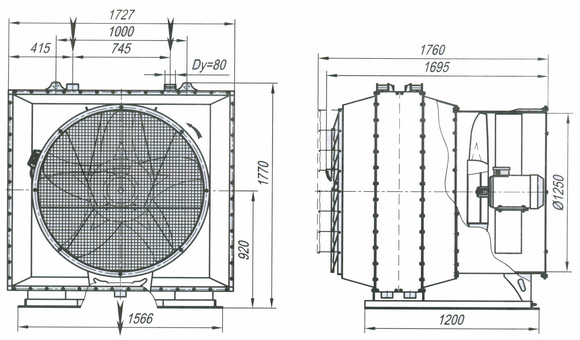

Габаритные и присоединительные размеры агрегата воздушно- отопительного АО2-50П на базе двух паровых воздухонагревателей КП3-12-СК-01У3М (изготавливается по спецзаказу).
