Электрокалориферы ЭКО для электрокалориферов ЭКОЦ
Предназначены для комплектации электрокалориферных установок серии ЭКОЦ
или применения в вентиляционных системах для нагрева воздуха в зданиях
сельскохозяйственного, промышленного, коммунального назначения при
условии, если окружающая среда невзрывоопасная и не содержит
значительного количества токопроводящей пыли.
Электрокалорифер представляет собой каркас прямоугольного сечения, внутри которого расположены трубчатые оребренные электронагреватели: ТЭНы расположены в два, три или четыре ряда, каждый из которых представляет автономную электрическую секцию. Выводы ТЭНов размещаются в коробках, которые закрываются крышками. Электронагреватели ТЭНов соединены в звезду для того, чтобы при подключении электрокалорифера к сети 380 В на каждом ТЭНе было 220 В. В корпусе установлены два независимых биметаллических нормально замкнутыхтермовыключателя с самовозвратом. Один стем-пературой срабатывания 70-100 °С как защита против перегрева воздушного потока, а второй с температурой срабатывания 100-130 °С для защиты от пожара при перегреве корпуса.
Основные технические характеристики электрокалориферов
| Марка электро - калорифера | Мощность, кВт | Производительность по воздуху, м3/час | Перепад температур на входе и выходе, °С | Аэродинамическое сопротивление по воздуху, Па | Число секций | Мощность секций, кВт |
|---|---|---|---|---|---|---|
| ЭКО-5 | 4,8 | 400 | 35 | 70 | 1 | 4,8 |
| ЭКО-10 | 9,6 | 800 | 35 | 100 | 2 | 4,8 |
| ЭКО-16 | 15,0 | 1900 | 35 | 100 | 2 | 7,5 |
| ЭКО-25 | 22,5 | 2500 | 35 | 150 | 3 | 7,5 |
| ЭКО-40 | 45,0 | 3500 | 50 | 200 | 3 | 15,0 |
| ЭКО-60 | 67,5 | 4000 | 65 | 300 | 3 | 22,5 |
| ЭКО-100 | 90,0 | 5000 | 70 | 350 | 3 | 30,0 |
| ЭКО-160 | 157,5 | 7500 | 85 | 350 | 3 | 52,5 |
| ЭКО-250 | 250 | 10000 | 100 | 400 | 4 | 62,5 |

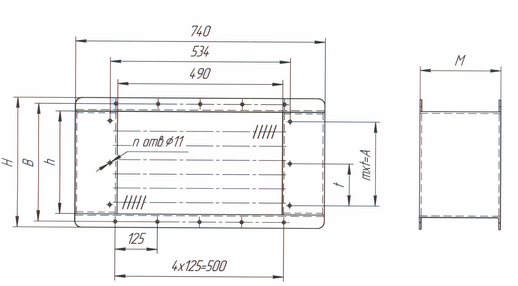

Габаритные и присоединительные размеры электрокалориферов ЭКО
| ТИП | h | В | н | t | А | М | n | т | V,м3 |
|---|---|---|---|---|---|---|---|---|---|
| ЭКО-5 | 145 | 190 | 225 | 100 | 100 | 175 | 28 | 1 | 0,028 |
| ЭКО-10 | 170 | 215 | 250 | 125 | 125 | 175 | 28 | 1 | 0,031 |
| ЭКО-16 | 170 | 215 | 250 | 125 | 125 | 175 | 28 | 1 | 0,031 |
| ЭКО-25 | 170 | 215 | 250 | 125 | 125 | 240 | 28 | 1 | 0,044 |
| ЭКО-40 | 305 | 350 | 385 | 125 | 250 | 240 | 32 | 2 | 0,068 |
| ЭКО-60 | 440 | 485 | 520 | 150 | 300 | 240 | 32 | 2 | 0,092 |
| ЭКО-100 | 575 | 620 | 655 | 150 | 450 | 240 | 32 | 3 | 0,116 |
| ЭКО-160 | 980 | 1025 | 1060 | 150 | 600 | 240 | 40 | 4 | 0,188 |
| ЭКО-250 | 1150 | 1195 | 1230 | 150 | 900 | 305 | 48 | 6 | 0,278 |
