Взрывозащищенные электрообогреватели ОВЭ
Обогреватель электрический взрывозащищенный ОВЭ-4 предназначен для обогрева помещений. Обогреватель ОВЭ-4 имеет взрывобезопасный уровень взрывозащиты с видом взрывозащиты “взрывонепроницаемая оболочка” по ГОСТ 22782.6-81, маркировку взрывозащиты IExdIIАТ3 по ГОСТ 12.2.020-81 и предназначен для применения во взрывоопасных зонах всех классов согласно гл.7.3. ПУЭ и другим директивным документам, регламентирующим установку электрооборудования во взрывоопасных зонах.

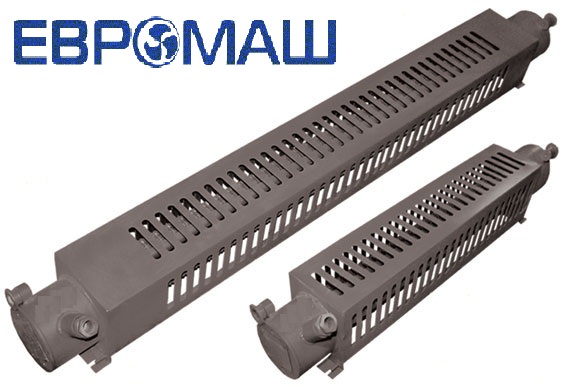

Обогреватель взрывозащищенный ОВЭ-4 представляет собой стационарный сухой электрорадиатор напольного типа с тремя трубчатыми нагревательными элементами - ТЭН.

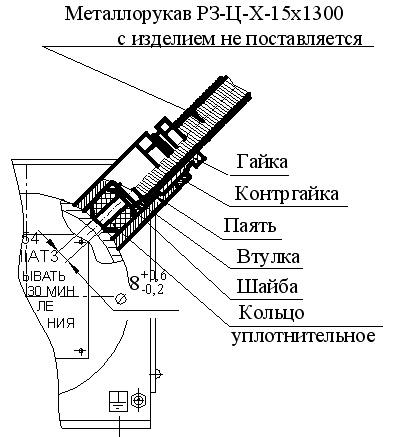

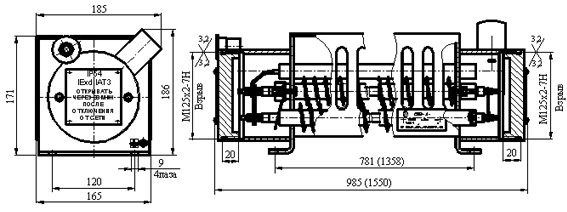

Каждый ТЭН заключен в оребренную стальной лентой стальную трубу Ж 22 мм с толщиной стенки 3 мм. Концы труб герметично вварены в отверстия стоек корпуса. Токоподводящие шпильки ТЭН выходят в полости, образованные кожухами из стальной трубы Ж 133 мм с толщиной стенки 6 мм, приваренными с одной стороны герметичным швом к стойкам, а с другой стороны имеющими резьбу М125, в которую ввинчиваются крышки. Крышки, стальные кожуха, стойки корпуса и оребренные элементы образуют взрывонепроницаемую оболочку. Температура взрывонепроницаемой оболочки обогревателя в точке максимального разогрева не превышает 200°С, что исключает возможность воспламенения взрывоопасной смеси, которая может образоваться в отапливаемом помещении. Напряжение питания 3-фазной сети 380В подводится пятижильным кабелем (1-фазной сети 220В трехжильным) через вводное устройство. Кабель подводится непосредственно к зажимам нагревательных элементов. Нагревательные элементы зафиксированы от продольного перемещения с помощью втулки из кремнеорганической резины.
| Тип обогревателя | Назначение обогревателя | Мощность, Вт | Напряжение, В | Размеры | Масса, кг |
|---|---|---|---|---|---|
| LхHхВ, мм | |||||
| ОВЭ-4К-380 | Взрывоопасные зоны всех классов | 900 | 380 | 985x186x185 | 23 |
| ОВЭ-4К-220 | 900 | 220 | |||
| ОВЭ-4-380 | 1800 | 380 | 1550x186x185 | 30 | |
| ОВЭ-4-220 | 1800 | 220 |
