Установки воздухонагревательные электрические (УВНЭ) с радиальным вентилятором ВЦ 1Л-Д6 и ящиком управления предназначены для нагрева воздуха в системах воздушного отопления помещений промышленного, коммунального, бытового, культурного, сельскохозяйственного назначения, а также торговых точек, ремонтных мастерских, гаражей и в составе технологического оборудования. При этом окружающая среда должна быть невзрывоопасна и не должна содержать токопроводящей пыли. Условия эксплуатации - умеренно холодный климат (УХЛ) категории размещения 4 по ГОСТ 15150-69. Установки комплектуются воздухонагревателями электрическими серии ВНЭ.
Наименование параметра | Норма для типоразмера | |||||||
---|---|---|---|---|---|---|---|---|
УВНЭ-15-02 | УВНЭ-30-02 | УВНЭ-45-02 | УВНЭ-65-02 | УВНЭ-30-01 | УВНЭ-45-01 | УВНЭ-65-01 | УВНЭ-90-01 | |
Установленная мощность, кВт, не более в том числе воздухонагревателя, кВт | 15,5 14,4 | 29,9 28,8 | 45,4 43,2 | 61,6 57,6 | 23,6 22,5 | 47,2 45,0 | 71,5 67,5 | 97,5 90,0 |
Производительность по воздуху, м3/ч, мин. | 2000 | 2500 | 3000 | 4000 | 2000 | 3000 | 4000 | 7500 |
Перепад температур входящего и выходящего воздуха, °С, не более | 24 | 39 | 49 | 24 | 51 | 59 | 40 | |
Аэродинамическое сопротивление, Па. не более | 155 | 85 | 65 | 150 | 110 | 95 | 175 | |
Расчетное воздушное давление развиваемое вентилятором, Па, не более | 500 | 800 | 1400 | 500 | 800 | 1400 | 1500 | |
Номинальное напряжение электросети, В | 380±28,5 | 380+28,5 | ||||||
Частота тока, Гц | 50 | 50 | ||||||
Число фаз | 3 | 3 | ||||||
Масса, кг, не более | 66 | 74 | 86 | 148 | 66 | 79 | 141 | 170 |
Примечание: перепад температур входящего и выходящего воздуха указан для минимальной производительности по воздуху, 100 % мощности воздухонагревателя с учетом положительных допусков по напряжению питающей сети и мощности электронагревателей и при температуре входящего воздуха 0°С.

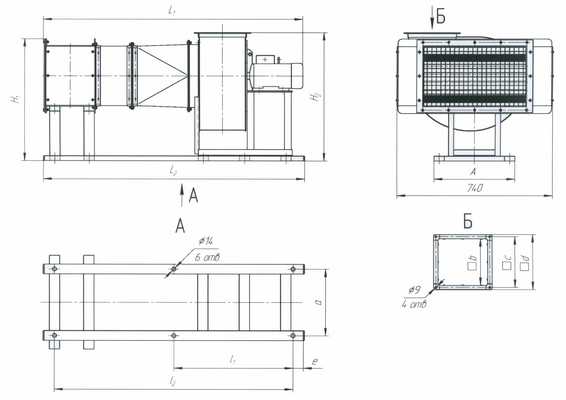

Условное обозначение | Размеры, мм | V,м3 | |||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
А | Н1 | Н2 | L1 | L2 | а | b | с | d | е | I1 | I2 | ||
УВНЭ-15-02 | 390 | 560 | 660 | 1335 | 1340 | 340 | 221 | 241 | 261 | 65 | 600 | 1200 | 0,654 |
УВНЭ-30-01 | 390 | 560 | 660 | 1335 | 1340 | 340 | 221 | 241 | 261 | 65 | 600 | 1200 | 0,654 |
УВНЭ-30-02 | 390 | 625 | 660 | 1335 | 1340 | 340 | 221 | 241 | 261 | 65 | 600 | 1200 | 0,654 |
УВНЭ-45-01 | 390 | 625 | 660 | 1350 | 1340 | 340 | 221 | 241 | 261 | 65 | 600 | 1200 | 0,659 |
УВНЭ-45-02 | 390 | 695 | 660 | 1350 | 1340 | 340 | 221 | 241 | 261 | 65 | 600 | 1200 | 0,659 |
УВНЭ-65-01 | 322 | 845 | 852 | 1405 | 1380 | 290 | 280 | 300 | 320 | 40 | 650 | 1300 | 0,886 |
УВНЭ-65-02 | 322 | 910 | 852 | 1405 | 1380 | 290 | 280 | 300 | 320 | 40 | 650 | 1300 | 0,946 |
УВНЭ-90-01 | 352 | 910 | 852 | 1655 | 1620 | 320 | 280 | 300 | 320 | 160 | 650 | 1300 | 1,114 |
Примечание: перепад температур входящего и выходящего воздуха указан для минимальной производительности по воздуху, 100 % мощности воздухонагревателя с учетом положительных допусков по напряжению питающей сети и мощности электронагревателей и при температуре входящего воздуха 0°С.
